航空宇宙および電子機器試験のための高周波電動力学振動テーブルシステム

航空宇宙および電子機器試験用高周波電磁振動テーブルシステム​

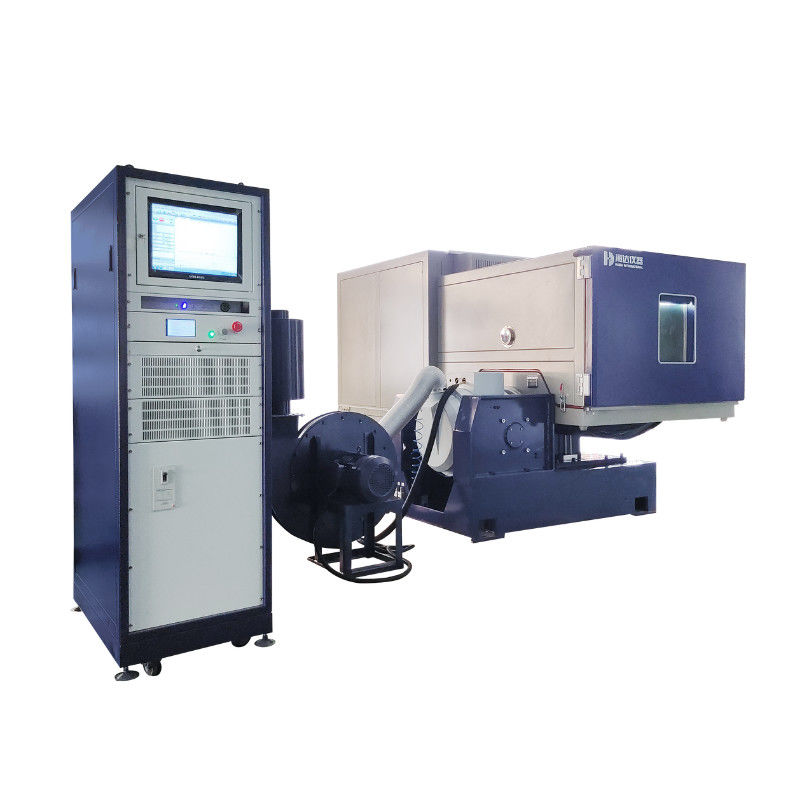

システム構成


完全な振動試験システムは、通常、3つの主要コンポーネントで構成されています。

1. 振動励起ユニット：中核は振動テーブル（電気式、油圧式、電磁式など）であり、設定された周波数、振幅、加速度で振動信号を生成する役割を担います。

2. 計測および制御ユニット：信号発生器、パワーアンプ、計測および制御ソフトウェアを含み、試験パラメータ（正弦波振動、ランダム振動、衝撃振動など）の設定、振動データの取得、振動テーブル出力のリアルタイムクローズドループ制御に使用されます。

3. 補助ユニット：治具（試験片を固定するため）、冷却システム（長期的な機器の動作を確保するため）、安全保護装置（試験片の落下や機器の誤動作を防ぐため）など。

主な特徴


1. 高い制御性を備えた振動パラメータ
振動周波数範囲（数Hzから数万Hzまで、低周波輸送振動から高周波機械振動までをカバー）、振幅/加速度（さまざまな製品試験規格に適合）、振動波形（正弦波、ランダム波、衝撃波、周波数スイープ波など、さまざまな波形をサポート）を正確に調整し、単一または複雑な振動環境をシミュレートします。


2. 多様な試験モード
さまざまな試験ニーズに対応します。一般的なモードには以下が含まれます。
正弦波振動試験：モーターやエンジンなどの回転機械の定常振動をシミュレートし、製品の共振点を試験します。
ランダム振動試験：輸送、地震、風荷重などによる不規則な振動をシミュレートし、現実世界の作業条件をより忠実に再現します。
衝撃振動試験：衝突や落下などの瞬間的な強い衝撃をシミュレートし、製品の耐衝撃性を評価します。


3. 高精度と高信頼性
クローズドループ計測および制御技術を採用し、実際の出力値と設定された振動パラメータの値との偏差を最小限に抑えます。機器自体は高い負荷容量と長期的な連続運転能力を備えており、バッチ製品の信頼性試験要件を満たしています。

4. 互換性と拡張性：さまざまな治具を交換することにより、さまざまなサイズと重量の試験片（小型電子部品から完全な自動車や航空宇宙機器まで）に対応できます。一部のシステムは、温度、湿度などのモジュールを統合して、温度、湿度、振動の包括的な環境試験を実現できます。
