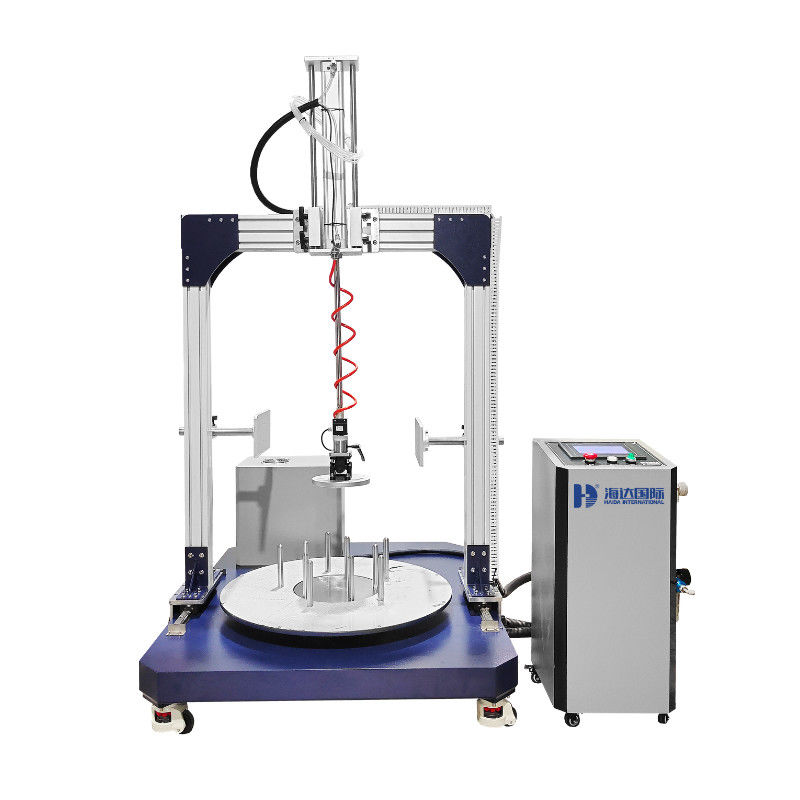

電気BIFMA X5.1 270lbの電気オフィスの椅子の旋回装置の耐久性テスト機械

電気BIFMA X5.1 270lbの電気オフィスの椅子の旋回装置の耐久性テスト機械

装置の記述

BIFMA X5.1、負荷パッドと負荷制御に従って着席の家具でテストする回転のためのテスト リグ。空気テスト軸線はPLCから作動する。

GENERLの指定

機械次元:（W X D X H） 1680*890*1840mm

電源の源:、AC220V±10%、50/60Hz単相（任命することができる）

総重量:400kg

標準機能

適用標準:

BIFMA X5.1-2017

参照DOC:BIFMA X5.1-2017の旋回装置テスト

椅子テスト ステップ

1. 椅子はプラットホームで抑制される。座席かプラットホームは回転から抑制される。
2. 調節可能な座席が最高の座席位置にそれを置いたら。他のすべての調節可能な特徴正常な使用状態に置かれる。
3. 122のkg （270のlb。）の負荷はそのような座席に負荷の重心が映像1.に示すように回転軸線の中心線の51から64のmm （2に2.5の）のforwardであること置かれる。
4. 循環装置は次のより少しを回すために調節される:回転または± 360度のの利用できる範囲10度。回転の利用できる範囲が360度よりより少しなら、テスト機械の回転は旋回装置のメカニズムの接触が停止を打ち消さないが、こと調節されたそのようなである。回転は二方向または単方向であるかもしれない。
5. 旋回装置が360度、周期1つの完全な回転である椅子のため。360度以下回転する椅子のために、1つの周期は1停止から他の停止に回っている。
6. 座席かプラットホームは1分あたり5つそして15の回転の間で率で60,000の周期のために回る。
7. シート高が最も低い位置へ調節可能なセット高さなら。

すべての椅子のために、合計120,000の周期にのためのテストを付加的な60,000の周期進みなさい。
