商品の詳細:
|
| 正弦力（ピーク）: | 30kn | 衝撃力（ピーク）衝撃力（ピーク）: | 60kn |
|---|---|---|---|
| 周波数範囲: | 5～2,600Hz | 装具の重量: | 40kg |
| 寸法 (L×W×H,開封): | 1,330x860x1,250mm | 軸振動分離の頻度: | ＜3 Hz |
| HE/ST スクロールの寸法: | M10 (メトリック) | ||
| ハイライト: | ブロードバンド刺激振動シェイカーのテーブル,保証付きの振動シェイカーのテーブルシステム,産業用振動シェイカーのテーブルシステム |
||

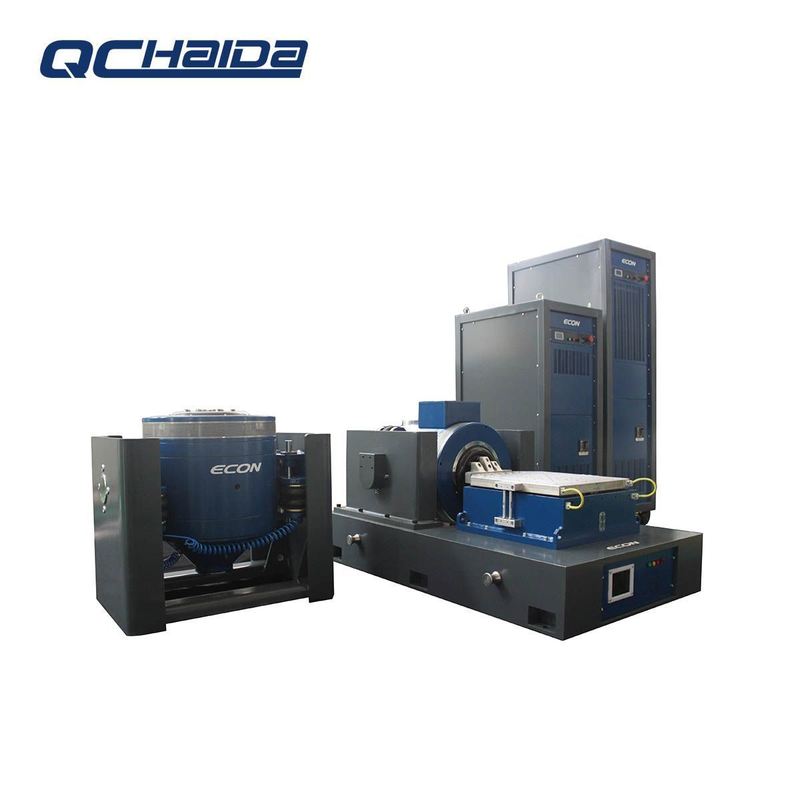

電磁加振器振動/振動試験機
はじめに:
加振器のランダム振動試験（GB/t2423.56-2006）は、指定された周波数範囲内のすべての周波数成分（広帯域）を常に含むランダム入力信号によって励起されます。その瞬時値は正規（ガウス）分布に従います。周波数範囲での分布は、加速度スペクトル密度（ASD）曲線で表されます。
ランダム振動は、現実世界で最も一般的なタイプの励起です。その将来の瞬時値を過去の状態から予測することはできませんが、確率に基づいてのみ予測できます。実際、これらの特性は、疲労や交番応力など、ランダム振動に関連するほとんどの計算に適用できます。
正弦波試験とは異なり、試験台のランダム振動は、最大値に達することはできませんが、常に励起され、持続時間中に共振します。実験室でのランダム信号のほとんどは3倍RMSであり、これは、試験周波数範囲内の励起の瞬時値がゼロから総RMS（R.M.S.）の3倍まで拡張できることを意味します。ランダム励起で考慮すべき大きな違いは、交差点間で多数の応力変動（正と負の両方）が発生することです。この特性は、疲労損傷に影響を与え、ひいては故障の期待寿命に影響を与えます。
正弦波振動であろうとランダム振動であろうと、製品の製造、輸送、使用環境、および試験装置の特性と特徴をよりよく理解することによってのみ、適切な振動モードをより適切に選択し、高品質の製品を選別し、不良品の性能を向上させることができます。
電気力学振動試験システム性能データシート:
| 加振器（モデル# EDM-2000) | ||
| 正弦波力（ピーク） | 30kN | |
| 衝撃力（ピーク） | 60 kN | |
| 周波数範囲 | 5～2,600 Hz | |
| 変位（連続） | 100 mm | |
| 最大速度 | 1.8 m/s | |
| 最大加速度 | 75 G | |
| アーマチュア直径 | 445 mm | |
| 1st 次共振周波数 | 2,400 Hz | |
| 許容偏心モーメント | ＞500 Nxm | |
| アーマチュア重量 | 40 kg | |
| HE/STねじ寸法 | M10（メートル法） | |
| 軸方向振動絶縁周波数 | ＜3 Hz | |
| 最大ペイロード | 500 kg | |
| 磁束漏れ | ≤1 mT | |
| 寸法（L×W×H、梱包なし） | 1,330x860x1,250 mm | |
| 重量（梱包なし） | 2,500 kg | |
| 設置 | ゴムマット（アンカーボルトが必要） | |
| パワーアンプ （モデル# VSA-H323A) | ||
| アンプ出力 | 30 kVA | |
| SNR | ＞65 dB | |
| 定格出力電圧 | 120 Vrms | |
| アンプ効率 | ＞90% | |
| 寸法（L×W×H、梱包なし） | 800x900x2,100 mm | |
| 重量（梱包なし） | 500 kg | |
| ブロワー（モデル# PBL-W30） | ||
| 風量 | 0.46 m3/s | |
| 電力 | 7.5 kW | |
| エアダクト直径 | 200 mm | |
| 空気圧 | 8.8kPa | |
| 設置 | 天井に接続可能（最大2つの90度ベンド）、最大20フィートのラン | |
| 水平スリップテーブル（モデル# 30ST-600M） | ||
| 寸法 | 600x600 mm | |
| 厚さ | 45 mm | |
| 周波数制限 | 2,000 Hz | |
| 有効質量 | 54 kg | |
|
注: 1. より均一性を高めるために、高圧オイルフィルムベアリングを使用しています。 |
||
| 振動コントローラーと加速度計 | ||
| 振動コントローラー VT-9008-4 | 正弦波と自己校正機能を備えた4チャンネル振動コントローラー。 | |
| 加速度計 EA-YD-181 | 100mV/g、範囲：50g、動作周波数：1-10kHz、重量：11グラム、10フィートの低ノイズケーブル付き | |
| その他のサポートされている機能/アクセサリ | ||
| 環境チャンバー | サポート | |
| モバイルデバイス | カスタマイズ可能 | |
| 断熱ボード | カスタマイズ可能 | |
| フィクスチャ | カスタマイズ可能 | |
| システムの動作環境 | ||
| 温度範囲 | 0-40℃ | |
| 湿度範囲 | 0～90％、結露なし | |
| 電力要件 | 380V/3ph/50Hz、40kVA | |
| 圧縮空気圧 | 0.6 MPa | |
使用方法:
1、手順を完了するための制御マニュアル
2、操作エラーなどで動作しない場合は、入力の手順の回復方法を使用し、次に単一グループまたはその他の実行手順を設定できます。
3、使用前に外部スタートスイッチを押して、COOが表示されたら、キーを離します。
4、台湾本体:
1 テーブル本体のフットスリーブはできるだけ固定してください
2 出力ラインの電源オン/作業は外れません
3 レベルをできるだけ配置します
4 コンポーネントは変更できますが、ラインは変更したり、接続から変更したりしないでください。
5 台湾本体は、すべてまたは一部を再編成してはならず、仕様に従って単一のコンポーネントのみを使用し、元の確認パスワードを使用する必要があります。
5、コード内の振幅
1. 起動前または起動後に大きすぎないように調整してください
2) 低キー振幅の高振幅変調
3 コントロールパネルの振幅ノブを中央の位置に配置テスト項目：メインポイントに焦点を当て、左フラット右を減らします。
4 コントロールボックス：上または地下で操作することはできません
6、内部コード：実行中または誤って操作した場合はリセットします
7、コントロールボックス:
1) 本体の接続ラインは吊り下げ後にしっかりとロックする必要があります
2 振動方向スイッチと出力接続ラインは対応しており、間違って接続することはできません
8、テスト：特別なテスト以外は、全波テストを使用する必要があります
9、台湾本体：衝突音を発生させることはできません。上下の中心軸が互いに接触すると、スプリング鋼片が破裂し、すぐにシャットダウンします。振幅変調は小さく調整され、次にオンになります。
10、その他不明:
内部コンポーネントとラインを勝手に変更しないでください
11、理由が悪い:
1 コンピュータモデルを使用すると、振動テーブル制御に使用できません
2 ドライバを再読み込みできません
2、Ista-iaテストの場合、オペレーターはサンプルを保護し、テストピースがテーブルからスライドしないようにする必要があります
アフターサービス:
テストプロセス中に問題が発生した場合は、以下を保証します:
タイムリーな対応：48時間以内の正式な返信。
迅速な解決：3営業日以内の提案された解決策。
包括的なサポート：英語の操作マニュアル、説明ビデオ、ビデオ会議による支援へのアクセス。
なぜ私たちを選ぶのか？グローバル対応設計
内蔵の電圧自動切り替え（110V/220V）、国際プラグ互換性、および安全認証済みのインジケーター保護。
卓越したアフターサービス
18か月の包括的な保証。業界独自のメリット：コントローラーの無料修理サービス–競合他社のユニットでさえ。コントローラーを当社に発送するだけです。
拘束力のある品質へのコミットメント
正式な品質保証書は、すべての契約締結に付随し、性能を保証し、信頼を築きます。
工業グレードの保護パッケージ
（例：トリケラトプス）は、帯電防止バブルフィルムで個別に包まれ、補強された木製クレートに固定されています。これにより、以下が保証されます:
• 衝撃吸収と耐衝撃性
• 防湿性と耐食性
• 無毒、無臭の材料
• 検査のための最適な透明性
よくある質問:
Q：あなたは商社ですか、それともメーカーですか？A：試験装置を専門とする21年以上の経験と6年の輸出専門知識を持つ統合メーカーです。
Q：注文確認後の納期は？
A：標準注文：10〜25営業日
在庫注文：3日以内に出荷
注：リードタイムは、製品仕様と注文量によって異なります。
Q：保証とアフターサービスの条件は何ですか？
A：すべての試験機に対する12か月の包括的な保証
業界独自のメリット：無料のコントローラー修理（HAIDAユニット以外も含む）
保証後のサポート：トラブルシューティング、操作ガイダンス、苦情解決のための専任技術チーム
Q：製品の品質とサービスをどのように保証しますか？
A：出荷前の100％検査と完全な性能テスト
グローバル対応設計：電圧自動切り替え（110V/220V）、国際プラグ、安全認証済みのインジケーター
多層トレーニングサポート:
✓ 説明操作ビデオ
✓ 現場エンジニアトレーニング（リクエストに応じて）
市場で実証された信頼性:
産業ユーザーから世界的に認められています
Q：製品のカスタマイズは提供していますか？
A：はい、お客様の技術パラメータとアプリケーション要件に基づいて、カスタマイズされたソリューションを開発します。
