商品の詳細:
|
| 正弦力（ピーク）: | 30kn | 衝撃力（ピーク）衝撃力（ピーク）: | 60kn |
|---|---|---|---|
| 周波数範囲: | 5～2,600Hz | 装具の重量: | 40kg |
| 寸法 (L×W×H,開封): | 1,330x860x1,250mm | 軸振動分離の頻度: | ＜3 Hz |
| HE/ST スクロールの寸法: | M10 (メトリック) | ||
| ハイライト: | 振動シェイカーのテーブル試験システム,産業用振動シェイカーのテーブル,保証付きの振動試験システム |
||

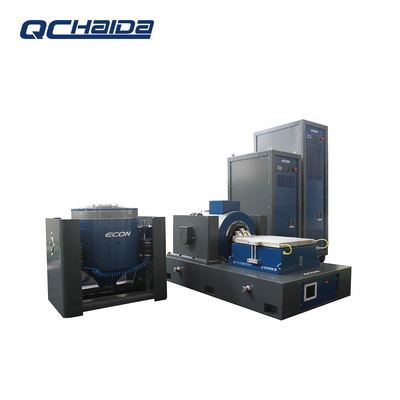

電気磁気シェーカー振動/振動シェーカー試験機
紹介:
シャイカーのランダム振動試験 (GB/ t2423. 56-2006) は,指定された周波数帯 (ブロードバンド) のすべての周波数構成要素を常に含むランダム入力信号によって刺激されます.その瞬間の値は正規分布 (ガウス分布) に従う周波数帯の分布は加速スペクトル密度 (ASD) 曲線で表される.
ランダムな振動は,現実世界で発生する最も一般的な刺激です.その将来の瞬間の値は,過去の状態によって予測できませんが,確率に基づいてのみ予測できます..実際には,これらの特徴は,疲労や交互のストレスのようなランダム振動に関連するほとんどの計算に適用されます.
シヌソイド式試験とは異なり,試験床のランダム振動は,最大値に達することができないが,常に興奮し,持続期間で共鳴する.3倍のRMSを持っています.試験周波数範囲内の刺激の瞬間の値は,総RMS (R.M.S.) の0倍から3倍まで拡大できる.ランダムな興奮のために考慮される大きな違いは,ストレスの交替の数が多くなるということですこの性質は疲労による損傷に影響し,故障の期待寿命に影響します.
製品生産,輸送,製造,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,使用環境と試験機器の特性高品質の製品をスクリーニングし,欠陥のある製品の性能を向上させるため,適切な振動モードを選択することができます.
電気動力学振動試験システム性能データシート:

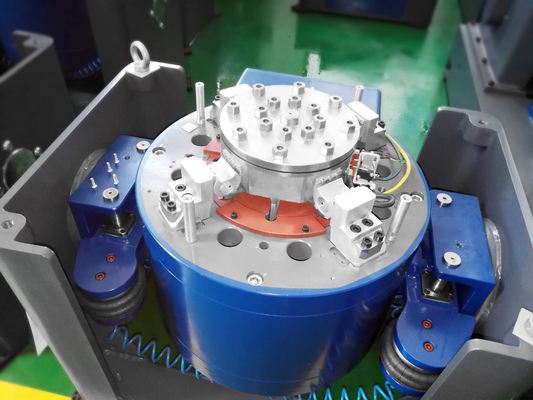

| シェイカー (モデル#EDM-2000) | ||
| シヌス力 (ピーク) | 30kN | |
| 衝撃力 (ピーク) | 60 kN | |
| 周波数範囲 | 5~2,600 Hz | |
| 移動 (連続) | 100mm | |
| マックス速度 | 1.8 m/s | |
| マックス 加速 | 75g | |
| 防具直径 | 445mm | |
| 1st順番の共鳴周波数 | 2400 Hz | |
| 許容される異常モメント | >500 Nxm | |
| 装具の重量 | 40kg | |
| HE/ST スクロールの寸法 | M10 (メトリック) | |
| 軸振動隔離周波数 | 3 Hz | |
| マックス 荷物 | 500kg | |
| 磁気流の漏れ | ≤1mT | |
| 寸法 (L×W×H,開封) | 1,330x860x1,250mm | |
| 重量 (未梱) | 2500kg | |
| 設置 | ゴムマット (アンカーボルトが必要) | |
| パワー増幅器(モデル#)VSA-H323A) | ||
| 増幅器出力 | 30kVA | |
| SNR | >65 dB | |
| 定数出力電圧 | 120Vrms | |
| 増幅器の効率 | > 90% | |
| 寸法 (L×W×H,開封) | 800×900×2,100 mm | |
| 重量 (未梱) | 500kg | |
| 吹風機 (モデル# PBL-W30) | ||
| 空気体積 | 0.46m3/s | |
| パワー | 7.5kW | |
| 空気管径 | 200mm | |
| 空気圧 | 8.8kPa | |
| 設置 | 天井に接続できる (最大2つの90度の曲がり),最大20°走行 | |
| 横滑りテーブル (モデル# 30ST-600M) | ||
| サイズ | 600×600 mm | |
| 厚さ | 45mm | |
| 周波数制限 | 2千 Hz | |
| 効果質量 | 54kg | |
|
注記: 1高圧オイルフィルムベアリングは,より均一化のために使用されます. |
||
| 振動制御器と加速器 | ||
| 振動制御器 VT-9008-4 | 4チャネル振動コントローラ | |
| アクセレロメーター EA-YD-181 | 100mV/g,範囲: 50g,作業周波数: 1-10kHz,重量: 11グラム,低騒音ケーブル10フィート | |
| その他のサポート機能/アクセサリー | ||
| 環境委員会 | サポート | |
| モバイルデバイス | カスタマイズ可能 | |
| 断熱板 | カスタマイズ可能 | |
| 固定装置 | カスタマイズ可能 | |
| システムの作業環境 | ||
| 温度範囲 | 0〜40°C | |
| 湿度範囲 | 0~90% 凝縮がない | |
| 電力要求 | 380V/3ph/50Hz,40kVA | |
| 圧縮気圧 | 0.6 Mpa | |
ITの使い方
1制御マニュアルで,手順を完了します
2動作できないので,入力ステップの復旧方法を使用し,単一のグループまたは他の実行ステップを設定できます.
3外部起動スイッチを押す前に,OSOが表示されます. つまり,キーを開きます.
4台湾機関:
1 テーブルボディの足の袖は,可能な限り固定
2 電力供給は出力ラインのオン/ワークを断断できない
3 可能な限り高い位置に
線または接続から変更されるべきではない.
5 台湾の組織は,全部または部分的に再編成されず,単一の構成要素の仕様に従って,元の確認パスワードを使用するだけです.
5,コード内の振幅
1. ブーツの前に,または後にあまりにも大きく調整しないでください
2) 高振幅調節の低調振幅
3 制御パネル 幅ノブ 中央位置の試験対象に置く: 主要点に焦点を置き,左側平面を右側に縮める.
4 コントロール ボックス: 上部または地下操作に配置することはできません.
6内部コード:実行または不正な操作でリセット
7コントロールボックス:
1) 吊り上げ後,ボディの接続線はしっかりとロックする必要があります.
2 振動方向スイッチと出力接続線は対応,間違った接続することはできません
8, テスト: 非特殊テストは,フルウェーブテストを使用する必要があります.
9, 台湾ボディ:衝突音を生成することはできません,上部と下部の中枢軸の相互接触は,スプリング鋼片の破裂を直ちに停止させるでしょう,振幅調節が調節され,小さなその後,オンになります.
10他 未知:
任意に内部部品とラインを変更しないでください
11理由は悪い
1 振動テーブル制御にはコンピュータモデルを使用することはできません
2 ドライバーを再充電することはできません
2, ISTA-IA試験では,操作者がサンプルを保護し,試料がテーブルから滑り出すのを防ぐ
サービス後:
テストの過程で問題が発生した場合,私たちは保証します:
迅速な対応: 48時間以内に正式な対応
迅速な解決: 3 営業日以内に提案された解決法
総合的なサポート: 英語での操作マニュアル,説明ビデオ,ビデオ会議のサポートにアクセスできます.
わかったなぜ 私たちを選んだのか?
世界 的 に 備え られ た 設計
内蔵電圧自動スイッチ (110V/220V),国際プラグ互換性,安全認証の表示保護
特別 の 販売 後 の サポート
18ヶ月もの包括的な保証.業界にユニークな利点:コントローラーのための無料修理サービス 競合するユニットでさえも.単にコントローラを私たちに送る.
品質へのコミットメント
すべての契約の署名に 正式な品質保証書が付属し,業績を保証し信頼を築きます.
産業用保護用包装
(例えば,トライセラトプス) は,個別に反静的泡膜に包まれ,強化木製の箱に固定されます.これは:
• 衝撃吸収と衝撃耐性
• 湿気 腐食 防止
• 毒性 が ない,臭い が ない 材料
• 検査の最適透明性
FAQ:Q: 貿易会社か製造会社ですか?
A: 試験機器に特化した21年以上,輸出経験の6年以上の統合メーカーです.
Q: 注文の確認後,配達予定は?
A:標準注文: 10-25 営業日
ストック注文: 3日以内に出荷
注: 配送時間は製品仕様や注文量によって異なります.
Q: 保証と販売後のサービス条件は?
A:すべての試験機械に対する12ヶ月間の包括保証
業界特有の利益: 無料の制御器の修理 (HAIDA以外のユニットを含む)
保証後サポート: トラブルシューティング,運用指導,苦情解決のための専用技術チーム
Q: 製品品質とサービスをどのように保証しますか?
A:100%の出荷前の検査と完全な性能試験
全面対応設計: 自動電圧切換 (110V/220V),国際プラグ,安全認証された指標
複数のレベルの訓練支援
✓ 操作説明ビデオ
✓現場エンジニアの研修 (要求に応じて)
市場で証明された信頼性:
産業用ユーザーによって世界的に認められる
Q: 商品のカスタマイズも提供していますか?
A: はい,私たちは,あなたの技術パラメータとアプリケーション要件に基づいて,カスタマイズされたソリューションを開発します.
