商品の詳細:
|
使用法: | 高低の温度の熱衝撃テスト部屋 | 臨時雇用者。変動*2: | ±1.8°C |
---|---|---|---|
臨時雇用者。 time*3 を熱して下さい: | 包囲された臨時雇用者。 30min 内の +200°C に | Temp. pull down time*3: | Ambient temp. to -65°C within 70min |
正当な包囲された条件: | +5~30°C | 電源: | AC380V、三相 50/60Hz 30A |
冷水の供給 pressure*6: | 02~0.4Mpa | ||
ハイライト: | 環境試験室,環境の研究室試験装置 |
乾いた空気のパージ システム観覧窓の熱衝撃の部屋をテストする衝撃
1. 記述:
乾いた空気のパージ システム観覧窓の熱衝撃の部屋をテストする衝撃は電子部品、金属、化学材料、オートメーションの部品、通信モジュール、国防の企業、航空宇宙産業、BGA、PCBの基質、電子破片IC、半導体の陶磁器および高いポリマー材料の完全な試験機です。高温による非常に程度瞬時におよび極端に低い温度の環境はという物理的な損傷によって引き起こされる熱拡張および収縮をテストする短い時期の化学変化連続的容認できます
2. 3地帯の指定は高低の温度の衝撃機械を模倣します:
システム |
より湿気がある切換えによる2地帯テスト |
|||||||
3地帯の部屋 |
||||||||
モデル |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
カスタマイズされる |
|||||
性能 |
試験区域 |
高温。露出range*1 |
+60~への+200°C |
|||||
低温。露出range*1 |
-65to 0の°C |
|||||||
臨時雇用者。変動*2 |
±1.8°C |
|||||||
熱い部屋 |
上限を予備加熱して下さい |
+200°C |
||||||
臨時雇用者。time*3を熱して下さい |
包囲された臨時雇用者。30min内の+200°Cに |
|||||||
冷たい部屋 |
低限を事前に冷して下さい |
-65°C |
||||||
臨時雇用者。ダウンタイム*3を引っ張って下さい |
包囲された臨時雇用者。70min内の-65°Cに |
|||||||
臨時雇用者。回復(2地帯) |
回復状態 |
2地帯:高温。低温露出+125°C 30分。露出-40°C 30分;標本6.5 kg (標本のバスケット1.5kg) |
||||||
臨時雇用者。回復時間 |
10 min.以内に。 |
|||||||
構造 |
外的な材料 |
cold-rolled鋼板を錆検査しました |
||||||
試験区域材料 |
SUS304ステンレス鋼 |
|||||||
Door*4 |
手動のドアはとのボタンの鍵を開けます |
|||||||
ヒーター |
ストリップ ワイヤー ヒーター |
|||||||
冷却ユニット |
System*5 |
機械滝の冷房装置 |
||||||
圧縮機 |
密封状態で密封されたスクロール圧縮機 |
|||||||
拡張のメカニズム |
電子拡張弁 |
|||||||
冷却剤 |
高温側面:R404Aの低温側面R23 |
|||||||
クーラー |
ステンレス鋼の溶接された版の熱交換器 |
|||||||
空気サーキュレータ |
シロッコ ファン |
|||||||
より湿気がある運転単位 |
空気シリンダー |
|||||||
付属品 |
左側(右側および注文仕立ての直径のサイズは選択として利用できます)の直径100mm、標本の電源の制御端末装置が付いているケーブルの港 |
|||||||
中次元(W x D) H X |
350 x 400 X 350 |
500 x 450 x 450 |
カスタマイズされる |
|||||
試験区域容量 |
50L |
100L |
カスタマイズされる |
|||||
試験区域の負荷 |
5つのkg |
10のkg |
カスタマイズされる |
|||||
外次元(W x D) H X |
1230 x 1830 x 1270 |
1380 x 1980年x 1370 |
カスタマイズされる |
|||||
重量 |
800kg |
1100kg |
N/A |
|||||
実用的な条件
|
正当な包囲された条件 |
+5~30°C |
||||||
電源 |
AC380V、三相50/60Hz 30A |
|||||||
冷水の供給pressure*6 |
02~0.4Mpa |
|||||||
冷水の供給rate*6 |
8mの³ /h |
|||||||
作動の冷水の臨時雇用者。範囲 |
+18から23 °C |
|||||||
騒音レベル |
70 dBはまたは下がります |
製品の機能
1. サンプルの温度の回復時間は2つの場合によって短くされました。
2. 2箱方法はテストの時間を短くするために採用されました。
3. 実験区域で動いているときサンプルの振動影響を非常に減らします。
4. 室温の回復機能を使って。それからサンプルはテストの後で安全に取除くことができます。
5. サンプルを測定すること容易および外的に応用電圧ケーブルの配線によって装備されていて。
3. 3地帯の安全装置は高低の温度の衝撃機械を模倣します:
構造の設計
1. 貝:電流を通された色の処理鋼板、surfaceelectrostaticスプレーの処理にに吹きかけて下さい。
2. はさみ金:ステンレス鋼のSU 304。
3. 断熱材の層:ウレタン フォームの板およびガラス繊維。
4. シール:東芝の高い純度のケイ素のゴム製原料は、効果的に老化することを防ぎます。
5. ヒーター:NIのCrの合金の電気ストーブ。
6. サンプル バスケット:ステンレス鋼のSU 304;
5純金属のバスケット;100L:W700*H40* D410MM/軸受け容量5kg 300L:W970*H40*D680MM/軸受け容量10kg。
制御
タッチスクリーンLCDの表示の使用によって簡単にされている操作および設定(指示は画面上を表示しました)。テスト パターン、試験区域の温度、温度周期および傾向グラフ表示の確認aglance。
配置 |
タッチ パネルによる相互キー入力 |
表示 |
LCD (5.7インチ) |
温度調整機能 |
試験区域:露出の臨時雇用者。 熱い部屋:臨時雇用者の予備加熱。 冷たい部屋:事前に冷す臨時雇用者。 |
PID制御 |
|
事前調整の温度較差 |
高温:60 to200'C 低温:-78から0' C |
設定の決断 |
1' C |
入力 |
熱電対のタイプT (銅/銅ニッケル) |
設定および徴候の範囲 |
事前調整の時間:0 min.から99時間および59 min。 事前調整周期:1つから9,999の周期 |
付属機能 |
タイマーの事前調整 過熱は保護を冷やし過ぎます 電源異常の回復選択 温度の回復時間の設定 プログラム記憶 自動力の切断 プログラムされた時間の表示 完了のモード切り替えをテストして下さい グラフを向いて下さい 歴史の表示を驚かして下さい センサーの口径測定 RS-232/USBコミュニケーション |
冷暖房システム
1の航空管制:押し込み換気の循環、バランスのサーモスタット方法(BTC)。この方法はだけでなく、自動的にPIDの出力を計算することによって結果の出力を制御するために連続操作のための冷却装置、ヒーターのセット・ポイント温度に従う制御システムの例を示し最終的に動的平衡を達成します。
2の空気循環の平均:空気の循環ファンの管およびステンレス鋼の長軸、エネルギー効率が良い冷却装置の使用および、温度変化の目的を達成すること有効で、有効な熱交換の換気装置によっての間で造られる、正規システム。かなり部屋の温度の均等性を改善する調節可能な空気出口の調節ボルトによって、それにより;
3の空冷方法:多段式ダイヤフラムの空気熱交換器。
4の空気暖房:Watkinsの質のニッケルのクロム電気ストーブ。
熱衝撃の部屋の維持の行為
1の手段を取付ける設置位置の適度な選択:、雨の非滴りおよび雪の場所乾燥して下さい。
2つの絶縁材のために毎日手で修飾される技術的な確認および処分の技術のために点検手段は壊れた蒸気管妨げられますです。
3つは警報音およびライト小さい装置の条件付き蒸気の漏出かパワー状態として、警報危険の凍結の手段の発見および時機を得た治療の保有物を促進するために取付けることができます。
4つの器械の維持の点検は前もって決定された点検ルートによって規則的な点検に責任がある区域測定します。パイプライン弁の絶縁材の点検を点検することは正常です、定温器は正常です、疎水性平均は正常です、断熱材材料の包装はそのままな、電気暖房の電源であり、他の部品は正常です。

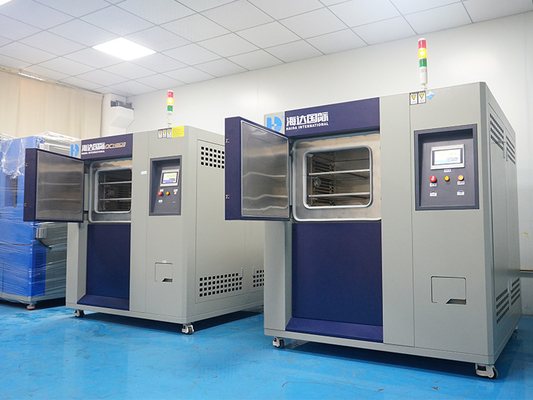

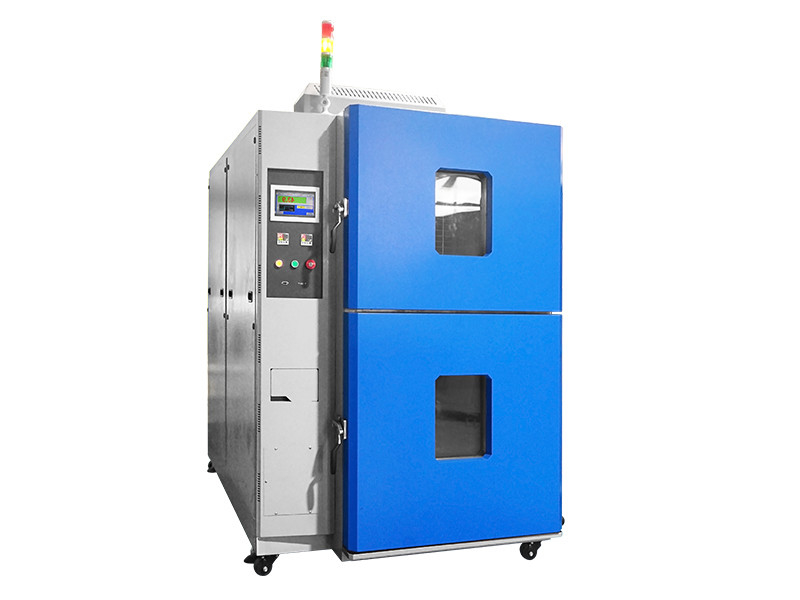

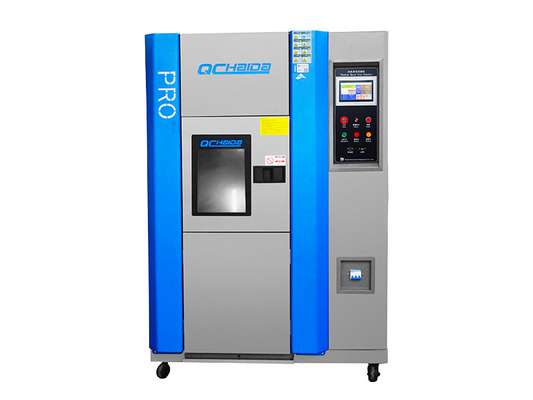

4. 3地帯は高低の温度の衝撃テスト機械眺めを模倣します:
(テスト部屋)
シミュレーションのAnimatronic顧客のトリケラトプスはそれらだけでなく、よい衝撃吸収性がある木の場合に入れられるの前の気泡のフィルムで、耐衝撃性、ヒートシール覆われ、また無毒な、無臭の、湿気の腐食、よい透明物等の利点があります。
テスト プロセスの間に将来問題に直面すれば私達は私達が48時間以内の応答を与え、解決が3仕事日以内に提供することを約束します。私達はmuanual操作のビデオおよび英国操作を提供してもいいです。私達はテレビ会議を提供してもいいです。顧客がオンサイト・サービスを要求すれば、輸送および旅費は顧客によって耐えられます。
1. 前サービス
あなたののためのオンライン サービス24時間は相談します。
助けは右のモデルを選びと、一連のサービス、人は、助言します。
2. 中間サービス
--最もよい提供を与えて下さい
--多くのセットの順序に割引を提供して下さい
--顧客の要求をして下さい:
--支払の言葉をconvienent選んで下さい。
--すみやかに生産および配達は、時間の知らせます。
--あなたとしてインボイス価値をのようにあなたの税を減らすために提供できます。
3。販売サービスの後
--1年の保証サービスおよびすべての生命維持。
--技術的なEgineerは海外にtrainningのためにavalibleです。
--ある部品のための変更を解放して下さい
--リモート・コントロール技術は相談します
--自由な取付けDVD
--整備計画
4の責任:
私達は私達が私達にあなたの信任を改善する契約に署名する間、責任の手紙に署名します。
5のよい包装:
よい包装:シミュレーションのAnimatronic顧客のトリケラトプスはそれらだけでなく、よい衝撃吸収性がある木の場合に入れられるの前の気泡のフィルムで、耐衝撃性、ヒートシール覆われ、また無毒な、無臭の、湿気の腐食、よい透明物等の利点があります。
なぜ私達を選んで下さいか。
1. 思慮深いサービス異なった国は110Vから220Vの保険の表示器に電圧を差し込みましたり、手動で変えます。
販売サービスの後の2.Excellent:
保証18か月の。その上、私達は私達の工場からそれありませんあなたの問題のコントローラーを自由に修理するのを助けてもいいです。必要がある何をする私達にコントローラーを送ることです。
3.Commitment:
私達は私達が私達にあなたの信任を改善する契約に署名する間、責任の手紙に署名します。
4.Good包装:
シミュレーションのAnimatronic顧客のトリケラトプスはそれらだけでなく、よい衝撃吸収性がある木の場合に入れられるの前の気泡のフィルムで、耐衝撃性、ヒートシール覆われ、また無毒な、無臭の、湿気の腐食、よい透明物等の利点があります。
