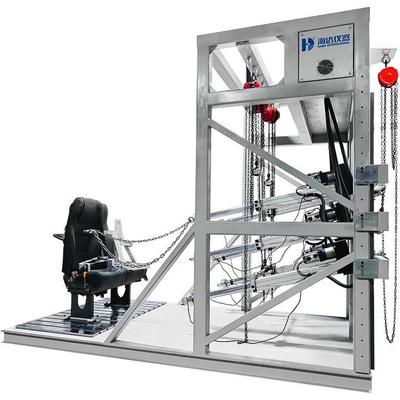

シートベルトアンカーポイント強度試験機（電動シリンダー式）

この試験装置は,使用者の試験要件と関連基準に従って設計されています.それは,様々な自動車座席フレームの構造的強さと安全性の信頼性をテストするために使用されます静的および動的条件の両方で,頭部支架,シートベルト,および完全な座席各溶接関節が持つ強さを調べることで,座席の生産プロセスと組み立てた最終製品を評価する.すべての接続とロックメカニズムは,指定された方向と力にさらされたときに耐えることができます.これは,座席のフレームと完成した座席の強さと対応する変形を評価することができます機器は,コンピュータを通じて力,強度,移動,変形などの様々な値を自動的に記録し,テスト曲線とテストレポートを自動的に生成します.

ECE R17; ECER80; ECE R14; FMVSS207; GB 150832006; GB 141672006; GB/T 13057:2003

試験台は,電動シリンダーロードシステムを設置し支える役割を果たします.試験台のフレームには,3つの水平梁があり,それぞれに3つの電動シリンダーが設置されています.各梁の垂直高さは,手動のリフティングメカニズムによって調整されます.,各ビームの3つの電気シリンダーの垂直位置の調整を可能にする (PS:試験台から底梁のアクチュエータの最下部点までの距離は200mmである.) 各梁の3つの電動シリンダー組は水平導線に固定され,水平位置は手動で調整されます.水平位置が適切に調整されると,後ろのロック装置でロックできます横軸のガイドレールに設置されたバランスメカニズムは,シリンダーの重力の影響を排除し,負荷角度を調整します.このバランスメカニズムは,電気シリンダーの水平運動と自動的に移動電気シリンダーの位置と角度の調整範囲は指定されていません.

1. このシステムは試験プロセスを自動制御し,試験結果を自動的に保存します.
2. このシステムはWindowsプラットフォームを採用し,テスト標準に従って様々なテストパラメータを設定できます.また,データベースに保存されているデータと曲線を簡単に取得することができます.試験報告の評価と編集
3. テストレポートは標準化され,出力テストデータは正確で標準化されています.
4. 電気および電子サブシステムには以下の要素が含まれます: 1 配送キャビネット; 2 操作インターフェース,設定,校正,分析を含む制御およびデータ収集コンソール,3 リモコンのハンドル
