| タイプ: | テストマシン | 精度クラス: | 高精度 |
|---|---|---|---|
| 正確さ: | / | アプリケーション: | PVモジュール試験、太陽光発電パネル試験、機械負荷試験、太陽光発電試験 |
| カスタマイズされたサポート: | OEM、ODM | 力: | 120V 5A |
| 保護クラス: | / | 電圧: | 220 v |
| 保証: | 1年 | シリンダースペース: | シリンダー間隔は調整可能 |
| シリンダータイプ: | 低い摩擦 | シリンダー打撃: | 400mm |
| 静的機械負荷 1: | 下向き圧力：800Pa～12,000Pa； | 静的機械負荷 2: | 上向き引張:800Pa～6,000Pa; |
| 動的機械負荷 1: | 下向き圧力：-2,500Pa～+2,500Pa(ソフトウェアにて設定) | 動的機械負荷 2: | サイクル: 3~7 サイクル/分 |
| ハイライト: | PV モジュール メカニカルロード テスト マシン,ソーラー・PV・モジュール テスト,光伏パネル メカニカルロードテストマシン |
||
シリンダー型デバイス | 適用荷重下でコンポーネントサンプルを自由に曲げたり変形させたりすることができ、試験表面の圧力均一性が ±5%以内であることを保証します。 |
圧力方法 | 設定値に達するまで、徐々に均一に負荷を増加させ、下方圧力と上方引張りの両方の方法を使用します。 |
最大サンプルサイズ | 2600*1400mm(L*W) |
シリンダー空間 | シリンダー空間は調整可能です |
シリンダータイプ | 低摩擦 |
シリンダーストローク | 400mm |
シリンダー数 | 72セット (12*6) 水平方向と垂直方向の両方で、等間隔で吸盤の間隔を自由に調整できます。 |
シリンダー距離 | シリンダー中心点距離≦20cm |
モジュール端からのエッジシリンダー中心距離≦20cm | |
変形検出 | 赤外線非接触、変位測定範囲±10 cm、精度±0.5 mm、7つのポイントを配置可能 同一平面内 |
DC安定化電源 | 1つのモジュールに給電; |
DC電源: 120V 5A。 | |
静的機械的負荷 | 下方圧力: 800 Pa ~ 12,000 Pa; |
上方引張り: 800 Pa ~ 6,000 Pa; ソフトウェアで設定 | |
動的機械的負荷 | 下方圧力: -2,500 Pa ~ +2,500 Pa (ソフトウェアで設定) サイクル: 3~7サイクル/分 |
たわみ検出 | レーザー非接触 |
測定範囲≧10cm | |
精度±0.5mm | |
測定ポイント: 5点 (同一平面内の任意の位置に配置可能) | |
温度モニタリング | 温度センサー1つを装備 (OMEGA T型熱電対) 校正点: 25℃ |
コントローラーコントローラー | 動作データを保存でき、USBインターフェースを装備しており、動作データをExcel/PDFファイルに変換できます。 およびグラフ。 |
試験圧力、サイクル数、サイクル時間、および通電電流; 各加圧プロセスは個別にプログラム可能です: 各サイクルのすべての試験パラメータを個別に設定する必要があります。 | |
各吸盤の圧力を個別に制御でき、圧力を個別に設定できます。 | |
不均一な積雪荷重を含み、以前に提供された荷重の上で検証されています。 | |
試験圧力、時間、モジュールのたわみ、リアルタイムのサイクル数、通電電流、電圧、およびモジュール温度データを収集します。 サンプリング周波数は設定可能です。 | |

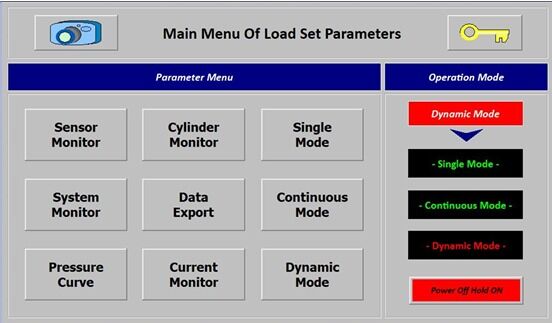

タッチスクリーンコントロールを使用 | |

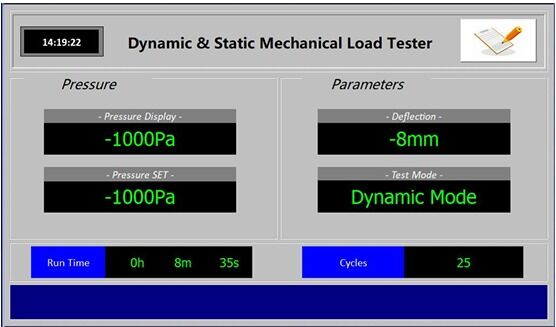

コントロールパネルはリアルタイムの試験データ曲線を表示できます。履歴データと曲線はコントロールパネルで表示できます。履歴 データはExcelにエクスポートできます。 | |
安全装置 | 安全弁とステータスインジケータライトを備えた空気供給源。試験に失敗した場合、デバイスは アラームを発し、試験を停止します。 |
空気源 | 0.6~0.8Mpa (ユーザーが準備) |
電源 | 単相、220V、50Hz |
機械寸法 | 約、3700*2000*2300mm(W*D*H) |
