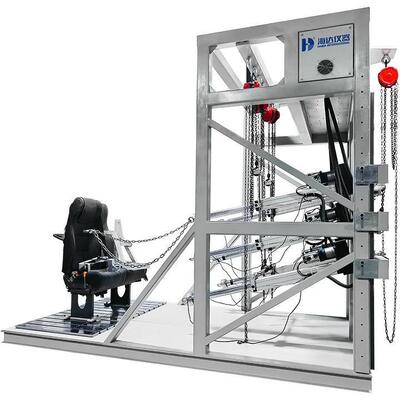

シートベルトアンカーポイント強度試験機（電動シリンダー式）

この試験装置は、ユーザーの試験要件と関連規格に従って設計されています。これは、静的条件と動的条件の両方で、さまざまな自動車のシートフレーム、ヘッドレスト、シートベルト、シート全体の構造強度と安全性の信頼性をテストするために使用されます。これは、各溶接接合部、すべての接続部、およびロック機構が指定された方向および力を受けたときに耐えられる強度を検査することにより、シートの製造プロセスおよび組み立てられた完成品を評価することを目的としています。これにより、シートフレームと完成したシートの強度とそれに対応する変形を評価することができます。力、強度、変位、変形などの各種値をコンピュータ上で自動記録し、試験曲線や試験報告書を自動作成する装置です。

ECE R17; ECER80; ECE R14; FMVSS207; GB 150832006; GB 141672006; GB/T 13057:2003

テストベンチは、電動シリンダー負荷システムを取り付けてサポートする役割を果たします。テストベンチのフレームには 3 本の水平ビームがあり、それぞれに 3 つのサーボ電気シリンダーが取り付けられています。各ビームの垂直高さは手動昇降機構を介して調整可能で、各ビームにある 3 つの電動シリンダーの垂直位置を調整できます。 (追記: 下部ビームのアクチュエータの最下点から試験プラットフォームまでの距離は 200mm です。) 各ビーム上の 3 つの電動シリンダ アセンブリは水平ガイド レールに取り付けられており、それらの水平位置は手動で調整されます。水平位置が適切に調整されたら、後部のロック装置を使用してロックできます。水平ガイドレールに取り付けられたバランス機構により、シリンダの重力の影響を排除し、負荷角度を調整します。このバランス機構は電動シリンダーの水平移動に連動して自動的に動きます。電動シリンダの位置、角度の調整範囲は規定しておりません。

1. 試験工程の自動制御と試験結果の自動保存を実現するシステムです。
2. Windowsプラットフォームを採用し、試験規格に応じた各種試験パラメータの設定が可能です。また、データベースに保存されているデータや曲線の検索や、テストレポートの評価や編集も容易になります。
3. テストレポートは標準化されており、出力されるテストデータは正確かつ標準化されています。
4. 電気および電子サブシステムには次の要素が含まれます。 ① 配電盤。 ② 操作インターフェース、設定、校正、分析などを含む制御およびデータ収集コンソール。 ③リモコンハンドル。
