商品の詳細:
|
| 温度較差: | RT+15℃~100℃ | 力: | C/DC12V 650W、64pcs |
|---|---|---|---|
| 温度の均等性: | 負荷±5℃が付いている負荷無し±2℃、 | 時間の設定: | 0~9999Hは任意に置くことができる |

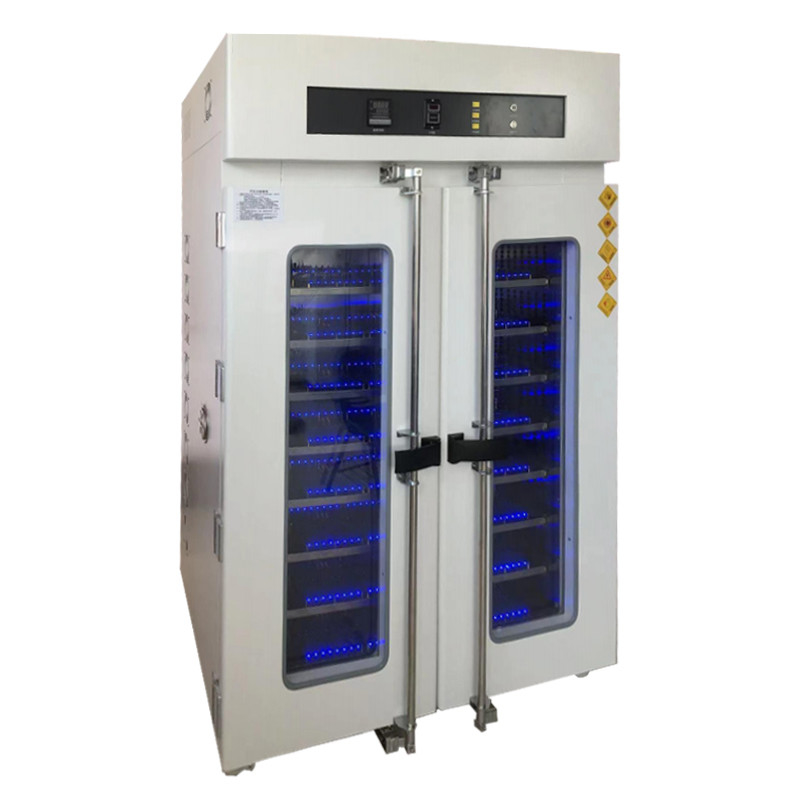

1664 PC BGA132RDTテスト老化するキャビネットの環境試験装置
装置機能の概観:
1つはのBGA老化する板26セット、それぞれpのut 64のBGA132粒子、1664 PCである満載テストを置いた;
2つの電源AC/DC12V 650W、64pcsは、各プロダクトの力に会うことができる:5Vの2Aテスト;
3つはオーブン箱の外の餌の分解そして取付けを実現できる引き転換することができる独自に押しによって、各々の老化する板;
4の左右の側面からの内部温度の熱気の循環、への、上の帰りの空気の中間;
内部箱プロダクトの温度が温度を超過するとき5つに、左右の側面フル オートの新鮮な空気の入口が、強力に中間の抽出器ファンある
内部箱のプロダクトの温度が温度を超過する場合、中間の抽出器ファンは空気を得させる;
6つは、内部箱の温度モニタリングポイント4つの方法、上部、中間であり、表示の下方部分は、主制御の温度ポイント1つの方法である;
老化するキャビネットの制御方式および特徴:
1の性能:システムの暖房が損失熱と等しい、従ってそれは長い間固定して使用することができるようにバランスをとられた温度調整システム（BTC）、PIDモード制御SSR。
2の温度較差:RT+15℃~100℃
3の温度の変動:±1℃
4の温度の均等性:負荷±5℃が付いている負荷無し±2℃、
5の温度の上昇の率:5℃/min （室温+5℃および100℃±2℃）
6の時間の設定:0~9999Hは任意に置くことができる
機械薄板金の構造:
1の内部箱の材料:SU # 304フィート1.2の厚いステンレス鋼の版
2の外箱材料:冷間圧延された鋼板、高級な樹脂のベーキング ペンキのコーティングとの電流を通されたanti-rust処置、
3の絶縁材:堅い輸入された岩綿（セシル120Kの岩綿）
4. ヒーター:finned脱熱器管状のステンレス鋼のヒーター（台湾Taizhanのニッケル クロムの合金ワイヤー）
エア・サプライの循環システム:
1の循環モーター2セット（台湾の高温モーター）
2つの直径Ø19はステンレス鋼 シャフトの長さ180mmを拡張した
3の10.5インチの複数の翼のタイプ高温抵抗力がある風車輪（有名な工場によってカスタマイズされる特別）
保護網が付いている4、調節可能な側面の吹く空気出口およびリターン空気出口
5の管の冷気の入力、自動空気弁制御
6つは、過熱強制排気の送風機排気装置を強制した
回路の制御システム:
1の温度調節器:LCDのPCコミュニケーション機能のプログラム可能な温度調節器を、決定する元の台湾
2のスクリーン表示機能:温度の設定（SV）および実際の（PV）価値は直接表示した
3のセンサー:高精度の台湾Songqi PT100のタイプ温度検出器
4の温度調整:出力電力マイクロコンピューターによって高精度制御効果を達成するために計算される
5のタイミング機能:0-9999H/M/S.自動停止機能への長い時間のタイミング、一定した温度のタイミング、untimed選択スイッチおよび時間を使って
安全防御装置:
1の温度の過熱保護機能
2のモーター過電流保護
3の電気の漏出保護
4の段階の損失の保護
5の力の積み過ぎの保護
6つの、健全でおよび軽い警報
冷暖房システム:
電力供給システム:
| モデル | 単一フェーズ220V 50Hz | 三相220V 50Hz | 三相380V 50Hz | |||
| 評価される | NFB | 評価される | NFB | 評価される | NFB | |
| YC-1664-BGA | 40A | 22.0kw | ||||
主要な構成のリスト:
| いいえ。 | 物質的な名前 | /ブランド原産地 | モデル |
| 1 | 温度調節器 | WINPARK | AK6 |
| 2 | AC接触器 | ドイツ | LC1-D18 |
| 3 | 中間リレー | 日本Wazumi | RU4S-A220 |
| 4 | 時間のリレー | 台湾Anliang | AH3-3 |
| 5 | 温度の保護に | 韓国の虹 | TS-320S |
| 6 | 半導体継電器 | 台湾ヤンMing | SSR-40DA |
| 7 | 温度検出器 | 台湾Songqi | PT100 |
| 8 | 地球の漏出スイッチ | 韓国LG | DP-25A |
| 9 | 信号の表示器 | 台湾Tiande | AD16-22D/S31 |
| 10 | 点滅ブザー | 柔らかい台湾 | AD16-22SM |
| 11 | 転換の電源 | 台湾Ming魏 | NES-100-24 |
| 12 | 非溶かされたスイッチ | ドイツ | LC-1P20A |
| 13 | 押しボタンスイッチ | 台湾の貨幣 | AD-22D/S31 |
| 14 | 循環モーター | 台湾Amada | DL-220V90W |
| 15 | 循環の空気車輪 | 台湾Shangyu | 9CL |
| 16 | ヒート パイプ | 台湾Feiyang | カスタマイズされる |
| 17 | 脱熱器ファン | 台湾Jianjun | EB-120 |
| 18 | 老化する版 | 記憶貯蔵の習慣 | SSD-OR1 |
| 19 | 抽出器ファン | 台湾Shangyu | SY-80W |
| 20 | AC/DCの電源 | デルタ（600W） | TD-600W |
| 21 | 回転トロリー | Yicun | YC-700 |
環境及び設備:
1の作動の周囲温度≤35℃
供給のための2、水圧および排水:どれも
3の空輸補給の空気圧:13無し
